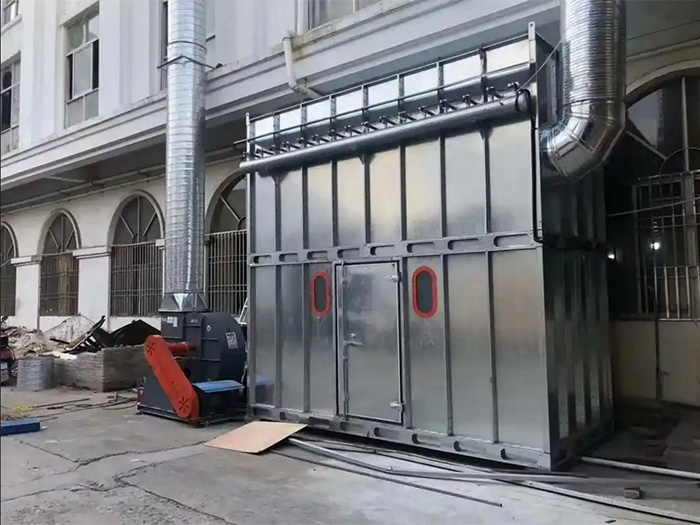

布袋除塵器是一種常見的工業除塵設備,其結構組成相對復雜且精細,每個部分都有其特定的作用和功能,每個組成部分都發揮著重要的作用,共同確保除塵器的正常運行和除塵效果.
布袋除塵器是一種常見的工業除塵設備,其結構組成相對復雜且精細,每個部分都有其特定的作用和功能。
以下是布袋除塵器的主要結構組成:
一、主體結構
箱體:上箱體:即凈氣室,主要用于固定袋籠、濾袋及氣路元件,制成全密閉形式。
中箱體:安裝濾袋組件,是煙氣凈化的主要場所。
灰斗:設在袋室下部,用于堆積粉塵,同時作為下進氣總管使用?;叶返膹姸葢艹惺芟到y(tǒng)的壓力及積灰的重力?;叶返男螤钣胁坌?、四菱型兩種。
結構框架:用于支撐除塵器本體、灰斗及卸灰設備等。
支腿(柱):支撐整個除塵器的重量。
二、濾灰系統
濾袋:是布袋除塵器的核心部件,用于過濾空氣中的粉塵。濾袋的材料通常為合成纖維、纖維或玻璃纖維織成的布或氈。
濾袋支架(籠骨):用于支撐濾袋,使之在過濾及清灰狀態下張緊并保持形狀,減少受折損傷。
花板:用于支撐濾袋組件,分隔過濾室(含塵段)及凈氣室,并作為除塵器濾袋組件的檢修平臺。濾袋組件從花板裝入。
三、進氣與排氣系統
進風口:是布袋除塵器的進口,與外界相通,用于將外界的空氣吸入除塵室。進風口一般配有可調節大小的百葉窗,以控制空氣的進入量。
出風口:是布袋除塵器的出口,與外界相通,用于將除塵后的空氣排出除塵室。出風口一般配有風量調節閥,以控制排出的空氣量。
進氣系統:包括進風導流總管、導流板等,用于引導含塵氣體進入除塵器。
排氣系統:包括排氣管道等組成的除塵器凈化氣體排放系統。
四、清灰系統
脈沖閥:用于各收塵室噴吹清灰。脈沖閥由閥體、中閥體、閥蓋、主膜片和控制膜片等組成。當袋室進入清灰狀態后,脈沖閥打開(時間很短),壓縮空氣沖進氣箱并涌入濾袋,使濾袋產生鼓脹和振動實現清灰的目的。
壓縮空氣罐:提供壓縮空氣的儲存裝置,提升閥和脈沖閥所需的空氣壓力。
清灰氣路系統:包括儀表、氣源、空氣管路、分氣包等,用于控制和調節清灰過程中的壓縮空氣。
綜上所述,
布袋除塵器的結構組成復雜且精細,每個組成部分都發揮著重要的作用,共同確保除塵器的正常運行和除塵效果。
